Les poutres pour plancher StyroStone
Le système pour plancher StyroStone consiste de poutres en maillage d'acier renforcée qui sont enveloppées par un pied en béton C35. Les poutres sont placées avec des intervalles de 750mm au centre sur le haut d'un mur fini. Puis les blocs en polystyrène pour plancher avec rebords s'emboitent pour celler le plancher. Ces blocs avec rebords s'emboitent autour du pied en béton sans toucher l'acier ce qui enlève à jamais le risque de corrosion du plancher.
Les poutres sont disponibles dans plusieurs configurations. La série V17 convient à la plupart des applications domestiques, mais si une portée plus longue est nécessaire, la série V22 peut être utilisée. Une poutre moyenne de la gamme V17 pèse environ 27 kg/par mètre linéaire. Donc il est tout à fait possible de positionner les poutres sans grue.
La poutre pour plancher StyroStone est pré-carrossée et la plupart ont une portée jusqu'à 4.5m donc il n'y a pas besoin d'une multitude de supports pendant le coulage de béton. Nous suggèrons l'utilisation d'un support central avec un système de ceinture et attaches mais ceci n'est pas strictement nécessaire car les poutres se redresseront avec le poids du béton. Pour une portée supèrieure à 4.5m, il faut utiliser un support central pour les poutres.
Après le coulage du béton, mais avant le démarrage du durcissement, les supports doivent etre ajustés afin d'obtenir l'alignement des poutres. Puis il faut laisser le plancher jusqu'au durcissement complèt du béton. Ceci est un énorme progrès par rapport à la plupart des systèmes de plancher traditionnels en béton et cela économise du temps et de la main d'oeuvre. Ces économies s'additionnent à celles obtenues grace à la facilité de pose des poutres pour plancher et blocs de coffrage Styro Stone.
Le plancher fini peut être mis à niveau sans besoin de chape couteuse. La série V17 a une portée jusqu' à 6.0m avec une charge domestique (1.5KN/m2). La série V22 a une portée jusqu' à 7.5m avec une charge domestique. Comme toujours, votre projet devrait être verifié par un ingénieur en batiment.

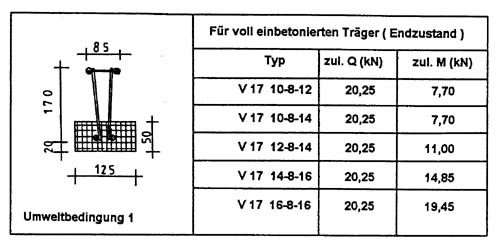

Charges admissibles
| Tableau de charges pour les poutres de plancher V17 StyroStone - example | |||||
| Plancher Styro Stone V17: "L"=Longueur finie permissible:
Charge statique, plancher fini: | |||||
| p (KN/m²) | | | | | |
| | 2,95 (4,25) | 4,10 (4,25) | 4,25 (5,08) | 5,00 (5,2/6,3) | 5,00 (5,2/6,3) |
| | 2,95 (4,03) | 4,03 | 4,25 (4,82) | 5,00 (5,6/5,2) | 5,00 (5,2/6,3) |
| | 2,95 (3,85) | 3,85 | 4,25 (4,60) | 5,00 (5,3/5,2) | 5,00 (6,1/5,2) |
| | 2,92 (3,61) | 3,61 | 4,25 (4,31) | 5,00 (5,01) | 5,00 (5,7/5,2) |
| | 2,95 (3,47) | 3,47 | 4,15 | 4,82 | 5,00 (5,5/5,2) |
| | 2,95 (3,39) | 3,39 | 4,05 | 4,70 | 5,00 (5,38/5,2) |
| | 2,95 (3,14) | 3,14 | 3,75 | 4,36 | 5,00 |
| | 2,95 (3,10) | 3,10 | 3,70 | 4,30 | 4,92 |
| en kg/m | 5,10 | 5,75 | 6,30 | 7,80 | 8,54 |
| * = Ce type n'est pas couvert par notre certification Allemande | |||||
| |||||
Vous pouvez voir les blocs Styro Stone pour plancher avec rebords ici
